关于周边传动刮泥机的一些说明

1:概述周边传动刮泥机适用于直径较大的沉淀池。结构为中心支墩式单臂刮集污泥。该机结构合理、效率高、管理操作维修方便，是一种理想的污水处理设备。

2、主要参数：

沉淀池直径：根据客户定制（16米以上）

沉淀池池深：根据客户定制

运行一周所需时间：根据水池的周长计算

周边线速度：1.8~3m/min

电机功率 ：1.5kW

3、材质：刮泥机的材质水上部分采用碳钢，作防腐处理，水下部分采用304不锈钢。

4、刮泥机的主要结构及工作原理

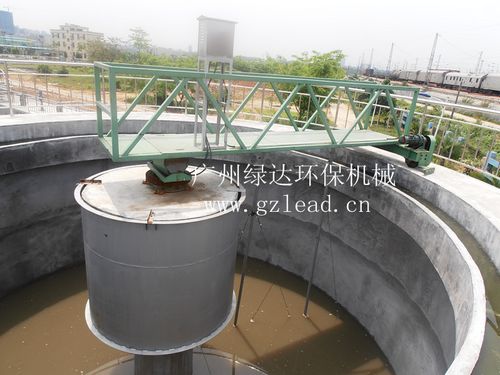

4.1 结构：该机主要由主梁、中心支座、传动装置、吊架、刮泥装置、刮板、稳流筒   、刮渣板、集渣槽、溢流堰板等部件组成。由池中心的支墩和池沿上行走的车轮支承主梁，主梁的一端与在中心支墩上的中心支座铰接，另一端与装有包括减速机在内的传动装置联接。该机以支墩上的中心支座为轴沿池圆周作回转运动。在主梁下部装有刮集装置，底部的刮泥板将池底的污泥刮到池中心的排泥槽内，再由最下端的小刮泥板随刮泥机转动将排泥槽污泥搅动防止板结，污泥经排泥管排出池外。刮渣板与主梁有一定角度，由吊架带动做回转运动，表面浮渣沿着刮渣板刮集至集渣槽内，经排渣管排出池外。

 为方便安装和维修，刮集装置与主梁的联接采用螺栓紧固。刮泥机运行车轮为铁心外挂聚氨酯，保证与池沿接触运行平稳。

4.2 工作原理

4.2.1行走：池子上部的主梁一端设有传动装置，另一端与池中心的中心支座相联，并以其为轴作圆周运行。传动装置是行星摆线针轮减速机通过链传动驱动行走轮转动，从而带动大梁作回转运动。

4.2.2供电：集电装置由集电环和相应的电刷组成。电源电缆和所有控制线路的导线全部经池底输线管，从中心支座底部空心处穿过分别联接在集电环上，经电刷至接线端子，行至配电箱，实现供电要求。

4.2.3排泥装置：集泥槽设在池中心底部。刮泥板不断将污泥刮集在集泥槽内由排泥管排出池外。

4.2.4排渣装置：集渣槽设在池体一侧，支架由膨胀螺栓固定在池体上，刮渣板与驱动梁成一定角度安装，固定于吊架上，主梁运动时，表面浮渣沿刮渣板向集渣槽方向收集，并由刮渣耙板刮集至集渣槽内，通过集渣槽底部的排渣管排出池外。

根据客户的水池的大小不同，定制不同的机型。
